- Actuatorautomatisering (24V)
- Poortgewicht tot 700 kg
- Veel bedrijfsmodi
- Voor aluminium, hout, PVC, ijzeren poorten
De aandrijfmotor TANKER B700 is ideaal voor het aandrijven van draaipoorten met een maximale lengte van 6 meter en een gewicht tot maximaal 700 kg (d.w.z. 3 meter en maximaal 350 kg per vleugel).
Deze automatische aandrijving, speciaal ontworpen voor poorten met schommels, stelt u in staat om elk type draaipoort te motoriseren, nieuw of bestaand, in ijzer, aluminium, PVC of zelfs hout.
Dankzij het sobere ontwerp kunt u profiteren van een gebruiksvriendelijke elektrische poort met een aanzienlijk vermogen, zonder de esthetiek van uw poort te verstoren en uw exterieur te schaden.
Deze motorisering bestaat uit twee motorarmen met cilinders, die elk bedoeld zijn om één vleugel van uw poort te motoriseren.
De zuigers die zich in de cilinders bevinden, komen naar buiten om de poort te sluiten en trekken zich omgekeerd terug bij het openen.
Geleverd met zijn duidelijke en gedetailleerde montage-instructies, motoriseert u uw poort gemakkelijk en snel!
Onze montage-instructies zijn ontworpen om u stap voor stap door de juiste werking van uw automatisering te leiden met behulp van duidelijke instructies vergezeld van illustraties om uw begrip te vergemakkelijken.
In geval van nood of moeilijkheden staat ons technische team van Casanoov voor u klaar.

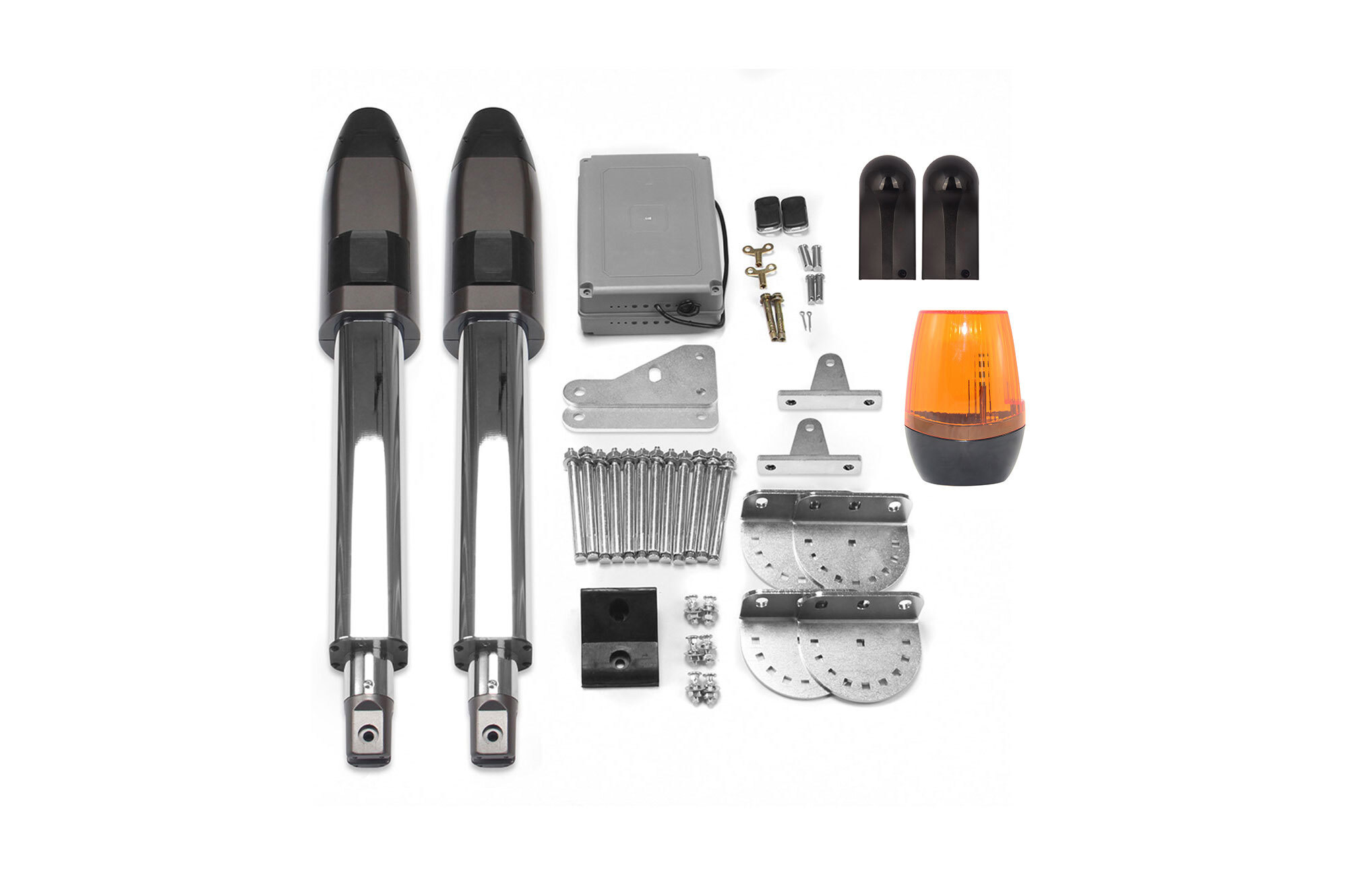

De motor bevat:
- 2 motoren met een elektrische spanning van 24 Volt / 80 Watt
- Een schakelkast
- Een centrale poortstop
Deze stopper is te gebruiken als u een kantelstopper heeft voor handmatige poorten.
Wanneer u uw draaipoort motoriseert, moet u er namelijk voor zorgen dat de centrale aanslag deze niet tegenhoudt.
Het is uw motorisatie die de functie heeft om uw draaipoort te vergrendelen en te beveiligen.
- 2 montagebeugels voor pilaar waardoor verschillende openingshoekconfiguraties mogelijk zijn.
- 2 montagebeugels om uw motorisering aan uw draaipoort te bevestigen
- 2 afstandsbedieningen met 4 toetsen en beschermklep (inclusief batterijen)
- Schroeven om de motorisering op uw palen te bevestigen
Accessoires inbegrepen bij de B700-motorisering:
- 1 knipperende LED-lamp met een vermogen van 3 Watt (gelijk aan een vermogen van 30 W voor een oude generatie gloeilamp)
- 1 paar infrarood fotocellen inclusief: fotocel 'zender' en fotocel 'ontvanger'
Accessoires niet inbegrepen bij de motorisatie B700:
De schroeven om de motorisatie op de poort te bevestigen.
Dit beslag moet aangepast worden aan elk type poort en gekozen worden in functie van de dikte van uw poort.
Voor Casanoov Draaipoorten adviseren wij u om uw motoriseringsarmen te bevestigen met blindklinknagels van het type Rivkle met een lengte tussen 8 en 12 mm. Op al onze draaipoorten en poorten dient de montagebeugel op de daarvoor voorziene verstevigde lamellen te worden geplaatst.
Kenmerken van de TANKER B700-motor:
- Naar binnen en naar buiten openend
- Openingshoek inbegrepen tot 120°
- De openingshoek wordt bepaald door uw installatiebeperkingen (u vindt alle installatie-instructies in de instructies die u gratis kunt downloaden op de productpagina)
- Handmatige ontkoppeling van de motorisering bij stroomuitval
- Lengte van het ingeschoven product 86,8 cm
- Lengte van het geopende product 121,8 cm. De werklengte van de arm is 46,7 cm
- De interne rotatiesnelheid is 350 omwentelingen per minuut, bijna 60% sneller dan het B150-model!
- Armverlengingssnelheid: 2,4 cm / seconde
- Openingsprestaties kunnen variëren bij gebruik van de soft open- en soft close-modus
- De openings- en sluitsnelheid en het aandrijfvermogen zijn in 20 verschillende standen in te stellen.
- Na opening kan de poort automatisch worden gesloten volgens het door u gekozen tijdsinterval tussen 0 en 99 seconden
- Voetgangersmodus: u kunt ervoor kiezen om slechts één van de twee vleugels te openen
- Regenbeschermingsklasse: IP 55
- Motorgewicht: 23 Kg
- Bedrijfstemperatuur: -45°C tot +50°C
- Duwkracht 1090N en maximale kracht 1110N
- Elektrisch aansluitvermogen tussen uw huis en de motor: 20VAC±10%/110VAC±10%
- Automatische stopfunctie: als uw poort een obstakel tegenkomt, wordt het openen of sluiten van de poort automatisch onderbroken
U kunt externe accessoires associëren met een werkingsvermogen van 24V zoals: noodbatterij, magnetisch of elektrisch slot, drukknop
Installatietips:
Controleer altijd of uw installatie-afstanden zijn opgenomen in de installatietabel. De montageafstanden bepalen de openingshoek van uw poort.
Ons technische team van Casanoov staat voor u klaar.
